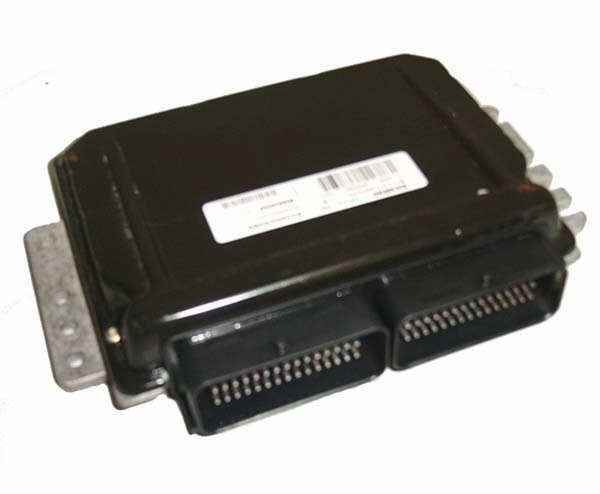

ECU (Elektronik Kontrol Ünitesi, Motor Beyni)

      Sistemde kullanılan elektronik kontrol ünitesi bir mikro-bilgisayardır ve bilgisayarın temel elemanı da bir mikroişlemcidir. Mikro-bilgisayarın program hafızasına motorun değişik çalışma koşullarındaki çalışmasını belirleyen bütün veriler önceden kaydedilmiş bulunmaktadır.



Elektronik kontrol ünitesinin püskürtülecek yakıt miktarının hesaplanmasında, kullanılacak hava miktarına ve motor devir bilgilerine ihtiyacı vardır.


Bilgisayar, hava ölçücüsü sinyali, devir sinyali ve diğer algılayıcılardan gelen sinyalleri birleştirip motorun çalışma koşullarına göre püskürtülmesi gereken yakıt miktarını hesaplar. Bu değerlendirmeye göre enjektörleri çalıştıran elektrik palslarının uzunluğunu ayarlayarak enjektörlere gönderir. Palslar uzadıkça enjektörlerin açık kalma süreleri de uzayacağından püskürtülen yakıt miktarı artar.

Ölçme ve algılama ünitelerinden gelen bilgiler bilgisayar tarafından değerlendirilir ve püskürtülecek yakıt miktarının belirlenmesinde yararlanılır. Bilgisayar ve algılayıcılar, kontrol sistemini oluşturur. Emilen havanın miktarı motorun yük durumunun göstergesidir.

Püskürtülen yakıt miktarının belirlenmesinde emilen havanın miktarı temel değişken olarak kullanılır. Püskürtülen yakıt miktarının belirlenmesinde motor devri diğer temel değişkendir. Bu iki değişkene göre belirlenen yakıt miktarına “temel yakıt miktarı” denir.

Motorun emdiği bütün hava, hava ölçücüsünden geçer. Hava miktarının ölçülmesi, motorun ömrü boyunca motorda meydana gelen aşınma, yanma odasında karbon birikmesi, supap ayarlarındaki değişiklikler gibi bütün değişmeleri hesaba katar. Emilen hava, önce hava ölçücüsünden geçmek zorunda olduğundan kapış anında emilen hava silindirlere ulaşamadan hava ölçücüsünün elektrik sinyali bilgisayara ulaşır. Böylece bilgisayar püskürtülen yakıtı artırarak kapış için gerekli olan zengin karışımın motora gitmesini sağlar.

Elektronik kontrol ünitesi, birleşik sistemlerde (yakıt ve ateşleme sistemi) adından da anlaşılabileceği gibi yalnızca silindirlere püskürtülecek yakıt miktarını ayarlamakla kalmaz, aynı zamanda ECU kendisine gelen bilgiler doğrultusunda motora en uygun olan avans miktarını da belirler. Bunu yaparken ECU’nun motor devri, pistonların konumu, motor soğutma suyu sıcaklığı, emme manifoldundan giren havanın sıcaklığı, gaz kelebeğinin açılma miktarı, emme manifoldundaki vakum miktarı gibi birtakım bilgilere ihtiyacı vardır.

Araçlarda marka ve modellere göre ECU, değişik bilgilere ihtiyaç duyar. Bunlar;

 Emme manifoldundan geçen hava miktarı
 Motor devir sayısı
 Soğutma suyu sıcaklığı
 Egzoz gazındaki oksijen miktarı
 Pistonun konumu
 Motor soğutma suyu sıcaklığı
 Emme manifoldundan geçen havanın sıcaklığı
 Rölanti devri
 Gaz kelebeği açıklığı
 Motor vuruntu sinyali
 Araç hızı
 Havanın mutlak basıncı
 İlk hareketin algılanması
 Batarya voltajı
 Vites konumu

Otomobil teknolojisinin gelişmesine paralel olarak benzinli (enjeksiyon) sistemi olan dizel olarak (common rail ) otomobillerde  yakıt sistemini kontrol etmeye yarar  araç üzerinde sensörlerden topladığı bilgilere göre yakıt ,rolanti,hava düzenlemesi  işlemlerini içerisinde bulunan mikro işlemciler sayesinde kontrol eder.. dünya üzerinde saylı beyin üretici firma vardır bunlardan bazıları (  Bosch,siemens,denso,m marelli,hitaci,temic,sagem,lucas,delphi) olarak sayabiliriz
